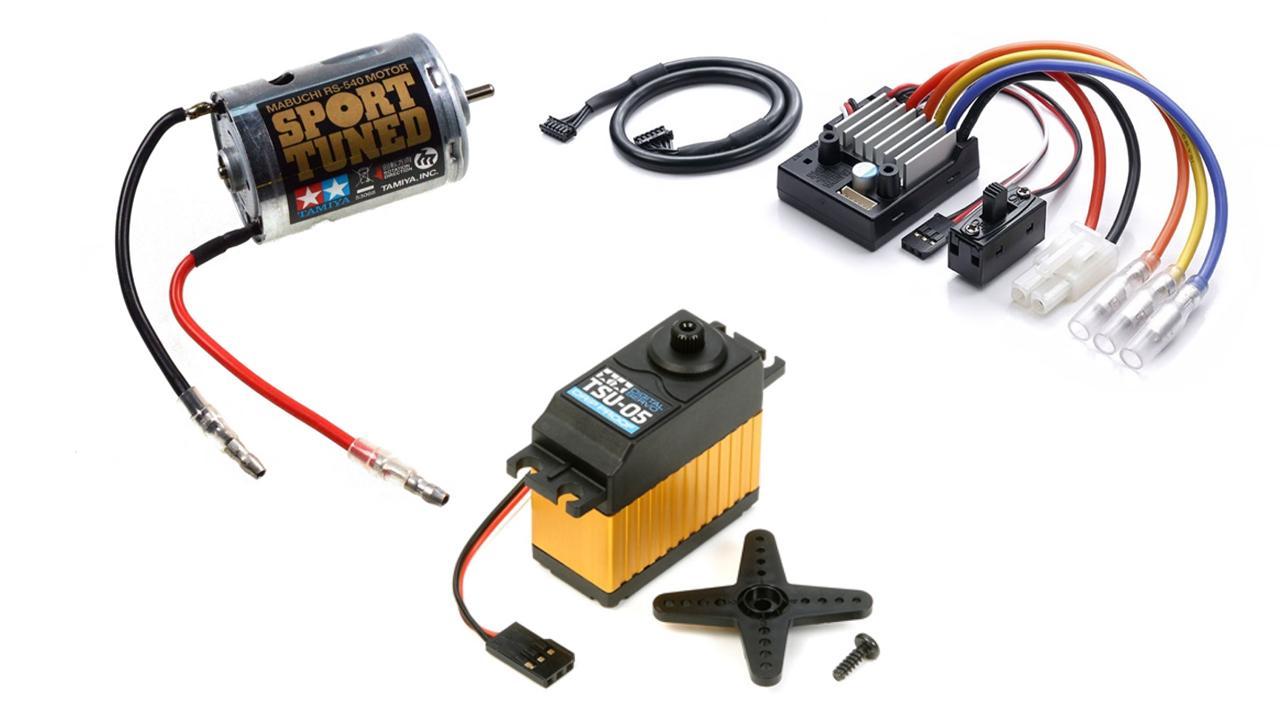

RC-Elektronik Komponenten: Wie ESC, Servo und Motor perfekt zusammenspielen
-
Von
Tobias Theiss
RC-Elektronik Komponenten: Wie ESC, Servo und Motor perfekt zusammenspielen
Du hast dir einen Tamiya-Klassiker oder ein agiles Carson-Modell geholt und fragst dich, was unter der Karosserie eigentlich genau passiert? Das Zusammenspiel der RC-Elektronik-Komponenten gleicht einem perfekt eingespielten Team. Wenn du verstehst, wie ESC, Servo und Motor digital miteinander kommunizieren, holst du die maximale Performance aus deinem Fahrzeug und meisterst jeden Service an deinem Chassis fehlerfrei.
FAQ: Das Wichtigste zur RC-Elektronik in Kürze
Wie wird ein RC-Servo angesteuert?
Ein RC-Servo erhält seine Signale direkt vom Empfänger des Fahrzeugs über ein dreiadriges Kabel. Der Empfänger sendet ein sogenanntes PWM-Signal (Pulsweitenmodulation), das dem Servo die exakte Soll-Position für den Lenkeinschlag vorgibt.
Welche Motoren verwenden RC-Autos?
RC-Autos nutzen entweder klassische Brushed-Motoren (Bürstenmotoren) für feinfühliges Fahren im Einstiegsbereich oder moderne, effiziente Brushless-Motoren (bürstenlose Motoren) für maximale Drehzahl und Wartungsfreiheit.
Was bedeutet das „T“ bei RC-Motoren?
Das „T“ steht für „Turns“ (Wicklungen des Kupferdrahts im Motor). Weniger Turns (z. B. 12T) bedeuten eine höhere Drehzahl und mehr Topspeed, während mehr Turns (z. B. 35T) für viel Drehmoment und eine feinfühlige Kletterleistung sorgen.
Was bedeutet „kV“ bei RC-Motoren?
Der kV-Wert gibt die spezifische Drehzahl eines Brushless-Motors an. Er zeigt, wie viele Umdrehungen pro Minute der Motor pro Volt anliegender Spannung unbelastet leistet (Umdrehungen / Volt).
Das Nervensystem deines RC-Autos: Der Signalweg
Bevor sich dein Tamiya Modell auch nur einen Millimeter bewegt, läuft in Millisekunden ein digitaler Dialog ab. Sobald du an deiner Fernsteuerung Gas gibst oder lenkst, schickt der Sender hochfrequente Signale zum Empfänger im Auto.
Hier teilt sich der Weg:
- Lenksignal: Geht direkt an das RC-Servo.
- Gassignal: Wandert direkt an den ESC (Electronic Speed Controller).
[Fernsteuerung] ---> (Funksignal) ---> [Empfänger]
+---> [RC-Servo] ---> (Lenkung)
+---> [ESC / Regler] ---> [RC-Motor] ---> (Antrieb)

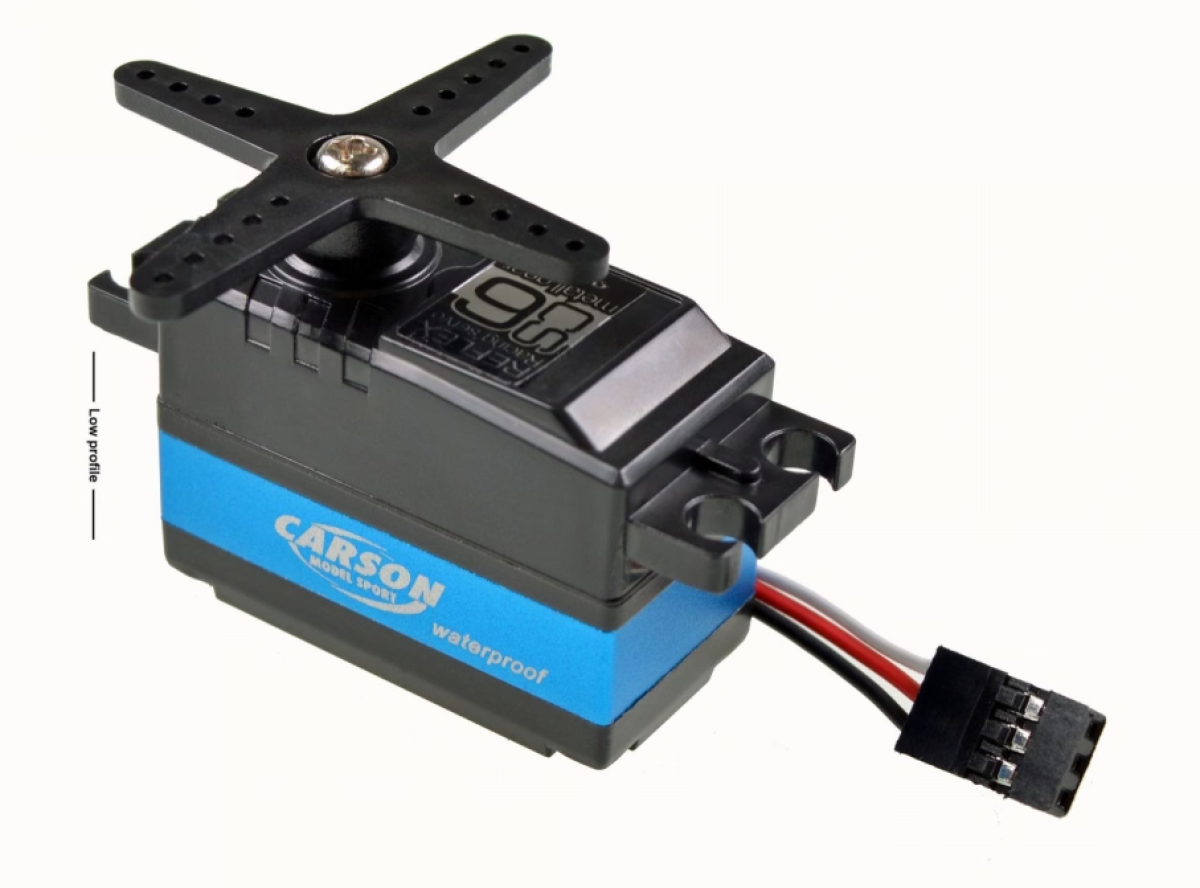

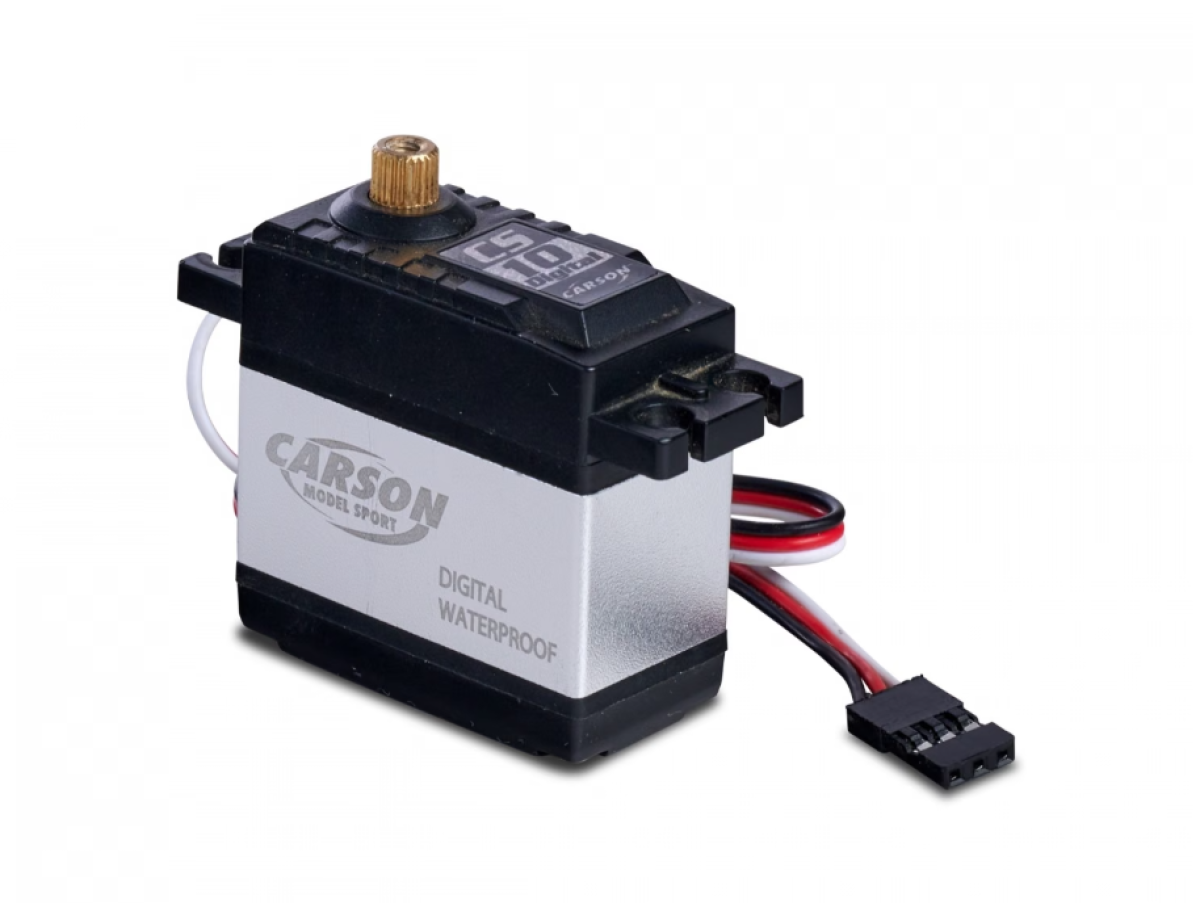

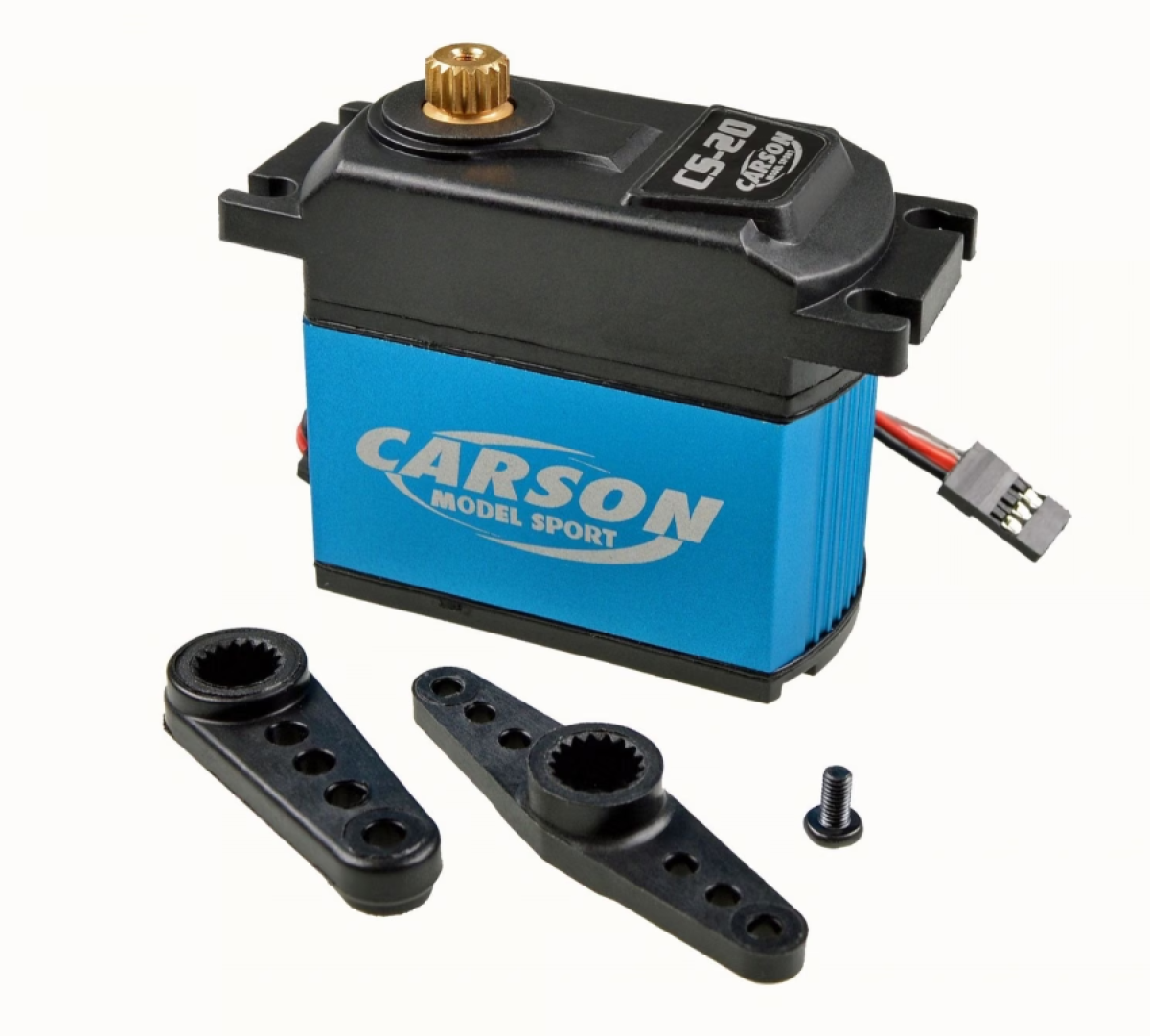

Das RC-Servo: Der Muskel für die Lenkung
Wenn es um die Frage geht, wie funktionierten die Positionsregelungen bei einem Servomotor, liegt das Geheimnis im Inneren des Gehäuses. Ein RC-Servo ist kein normaler Motor, der einfach nur dreht. Es besitzt ein integriertes Getriebe, einen kleinen Elektromotor und ein Potentiometer zur Positionsbestimmung.
Sobald der Empfänger den Steuerbefehl übermittelt, vergleicht die interne Elektronik des Servos die aktuelle Position des Potentiometers mit dem Soll-Signal. Stimmen diese nicht überein, dreht der Motor so lange nach, bis der gewünschte Lenkwinkel exakt erreicht ist. Für RC-Autos im Maßstab 1:10 empfehlen wir Servos mit einer Stellzeit von unter 0,15 Sekunden, um ein knackiges Fahrverhalten zu garantieren.

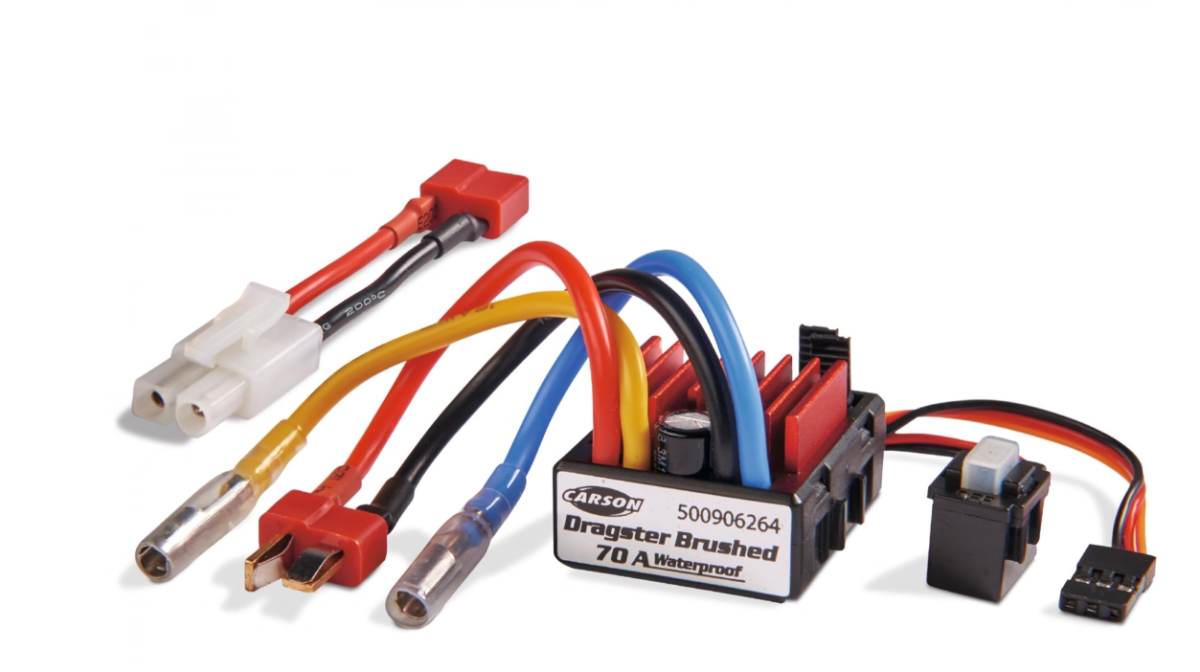

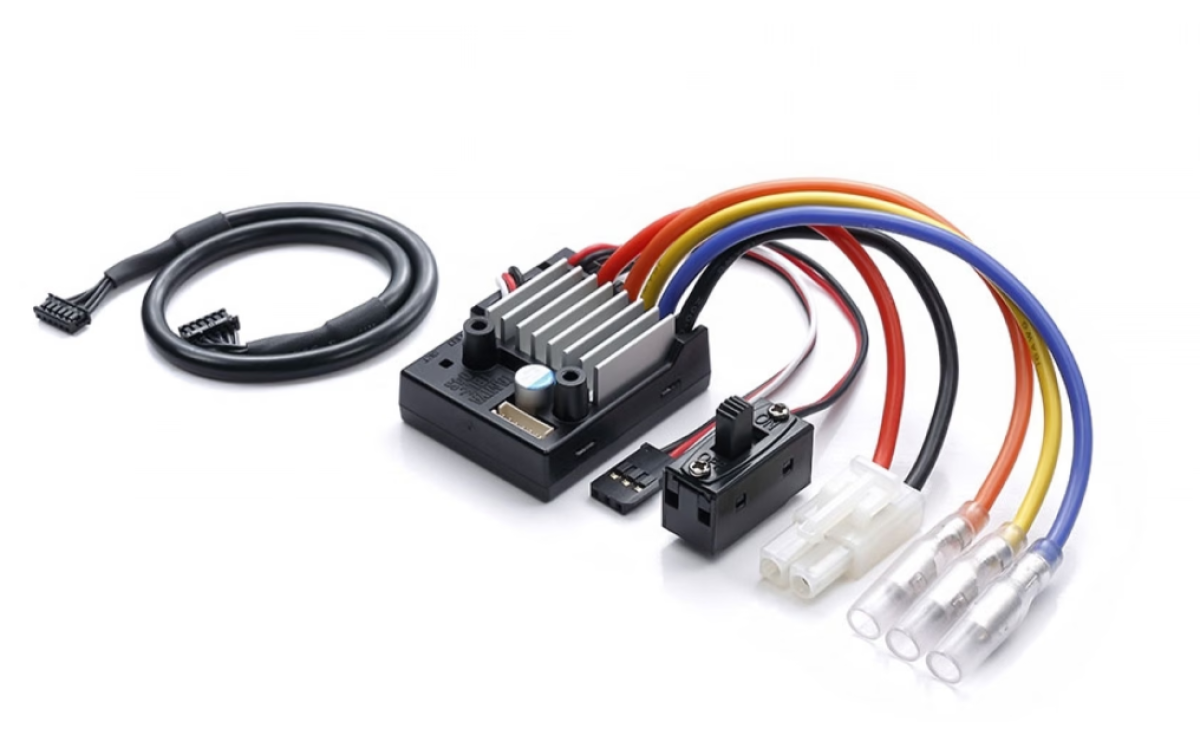

Der ESC (Fahrtenregler): Das Gehirn des Antriebs
Der ESC (Electronic Speed Controller) steuert die Geschwindigkeit und das Bremsverhalten deines Modells. Er agiert als intelligentes Ventil zwischen dem Akku und dem RC-Motor.
Moderne Regler erfüllen zudem eine essenzielle Doppelfunktion: das BEC (Battery Elimination Circuit). Das BEC regelt die hohe Akkuspannung (z.B. 7,4V bei einem LiPo-Akku) auf verträgliche 6V herunter, um den Empfänger und das Servo direkt über das Reglerkabel mit Strom zu versorgen. Ein separates Empfänger-Akkupack wird dadurch überflüssig.
Der RC-Motor: Das Kraftpaket im Detail
Am Ende der Kette steht der RC-Motor, der die elektrische Energie in mechanische Bewegung umsetzt. Hier unterscheidet die Modellbauwelt zwei dominante Konzepte:
Brushed vs. Brushless-Motoren
- Brushed (Bürstenmotoren): Mechanische Kohlebürsten übertragen den Strom auf den rotierenden Kollektor. Sie sind extrem günstig und unkompliziert, verschleißen jedoch mit der Zeit.
- Brushless (Bürstenlose Motoren): Hier rotiert ein Permanentmagnet, während die Spulen außen liegen. Ein hochentwickelter Brushless-ESC übernimmt die elektronische Kommutierung. Das Ergebnis: Deutlich höherer Wirkungsgrad, extreme Drehzahlen und kein Verschleiß.
Vergleich: Turns vs. kV-Wert
Um den passenden Motor für dein Tamiya-Chassis auszuwählen, hilft ein Blick auf die technischen Kennzahlen:
| Motortyp | Kennzahl | Auswirkung bei niedrigen Werten | Auswirkung bei hohen Werten | Ideales Einsatzgebiet |
| Brushed / Brushless | Turns (T) | Hohe Drehzahl, viel Topspeed, weniger Drehmoment | Niedrige Drehzahl, enorme Kraft (Drehmoment) | Niedrige T: Glattbahn-Rennen Hohe T: Crawler & Trial |
| Brushless | kV-Wert | Traktormäßiges Drehmoment, akkuschonend | Aggressive Beschleunigung, brutale Endgeschwindigkeit | Niedriges kV: Offroad-Basher Hohes kV: High-Speed-Racer |
Experten-Tipp aus der Tamiya-Carson Werkstatt: Achte beim Setup immer darauf, dass dein ESC den Motorstrom dauerhaft bewältigen kann. Ein Motor mit sehr wenig Turns (z.B. ein 10,5T Brushless-Motor) zieht unter Last enorme Ströme. Dein ESC sollte in diesem Fall für mindestens 60 bis 80 Ampere Dauerstrom ausgelegt sein, um eine Überhitzung zu vermeiden.
Hier weitere Details zu den Unterschieden entdecken: Brushed Motor vs. Brushless Motor
Fazit: Das perfekte Zusammenspiel gewinnt
Nur wenn RC-Servo, ESC und Motor perfekt aufeinander abgestimmt sind, erwacht dein RC-Modell sauber zum Leben. Ein starkes Servo bringt dir nichts, wenn die BEC-Spannung des ESC einbricht. Und der stärkste Brushless-Motor bleibt zahm, wenn der Regler die Ströme blockiert. Setze daher bei deinem nächsten Projekt auf hochwertige, zueinander passende Komponenten von Tamiya und Carson – so steht dem perfekten Fahrspaß auf der Piste nichts im Weg!
