Tamiya Bauanleitungen richtig lesen: Dein Fahrplan zum perfekten Modell
Von der ersten Schraube bis zum fertigen High-Performance-Modell – die Bauanleitung ist das Herzstück jedes Tamiya-Bausatzes. Doch wie liest man sie eigentlich „richtig“? In diesem Guide zeigen wir dir, wie du unsere ikonischen Anleitungen wie ein Profi entschlüsselst, typische Fehler vermeidest und den maximalen Bastelspaß aus deinem Projekt herausholst.
Willkommen in der Welt von Tamiya! Wenn du einen unserer Kartons öffnest, ist es meist das Erste, was dir entgegenfällt: Ein Heft oder ein mehrfach gefalteter Bogen, oft in Schwarz-Weiß, übersät mit technischen Zeichnungen, Symbolen und Teilenummern. Für Einsteiger mag das auf den ersten Blick wie eine kryptische Schatzkarte wirken. Für erfahrene Modellbauer hingegen ist es ein präzises technisches Dokument, das seit Jahrzehnten den Goldstandard in der Branche setzt.
Unsere Bauanleitungen, wie etwa die für das legendäre TT-02 Chassis oder die Karosserie-Beiblätter des Audi Quattro Rallye A2, sind darauf ausgelegt, dich Schritt für Schritt zum Erfolg zu führen. Doch der Teufel steckt oft im Detail. Warum ist die eine Schraube 2 mm länger als die andere? Was bedeutet das kleine „X“ neben dem Bauteil? Und warum sollte man die Anleitung eigentlich vor dem ersten Handgriff komplett lesen?
1. Die goldene Regel: Lesen vor dem Loslegen
s ist die größte Versuchung im Modellbau: Der Karton ist offen, die Kunststoffteile glänzen im Licht, und man möchte sofort zum Seitenschneider greifen. Doch halt! Der erste Schritt zu einem perfekten Modell findet im Kopf statt.
Wir empfehlen dringend, die gesamte Anleitung – von der ersten Sicherheitswarnung bis zum letzten Aufkleber-Schema – einmal komplett durchzublättern. Warum? Weil Tamiya-Bausätze modular aufgebaut sind. Wenn du zum Beispiel ein TT-02 Chassis baust, musst du schon früh wissen, welchen Radstand deine Karosserie benötigt. Beim Audi Quattro Rallye A2 liegt dieser beispielsweise bei 257 mm. In der TT-02 Anleitung findest du spezifische Hinweise, wie die Hinterachse montiert werden muss, um genau diesen Radstand zu erreichen. Wer hier einfach drauflosbaut, stellt am Ende fest, dass die Räder nicht mittig in den Radkästen sitzen – und muss das halbe Chassis wieder zerlegen
2. Die Anatomie der Titelseite

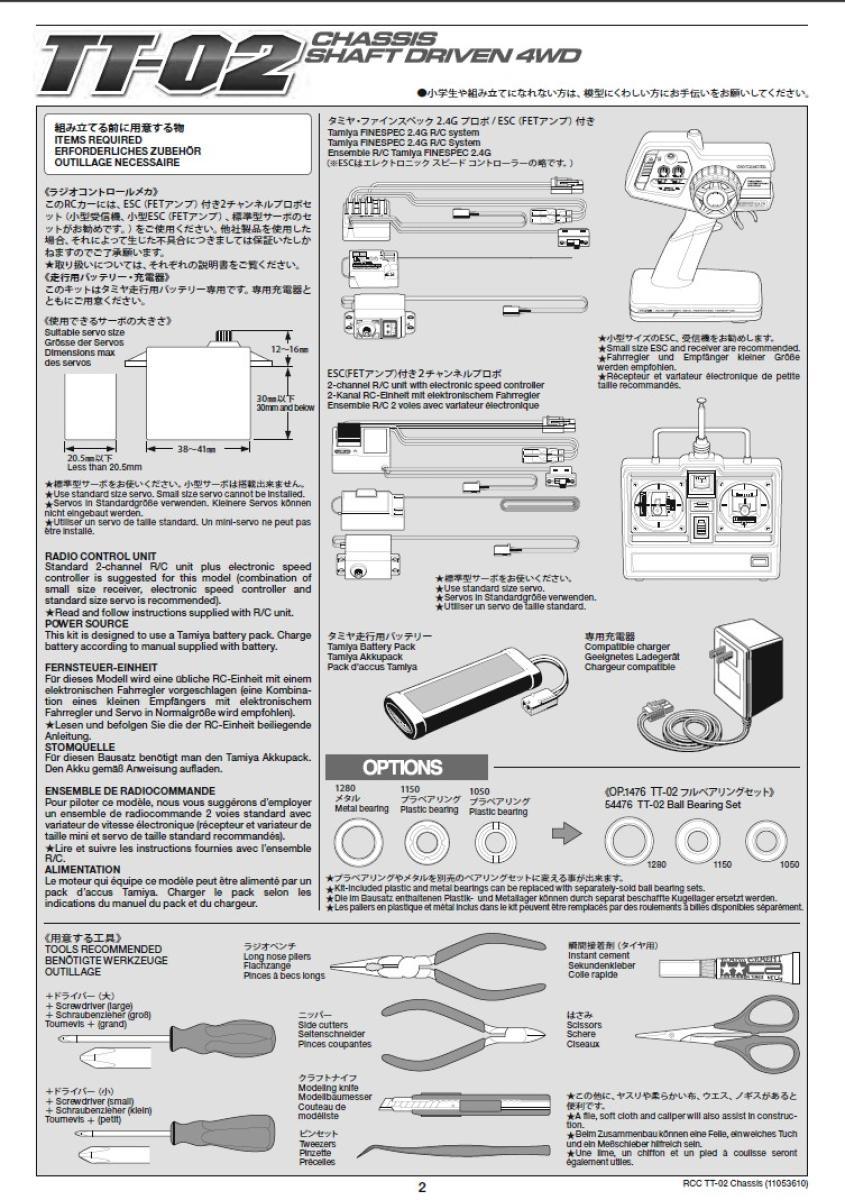

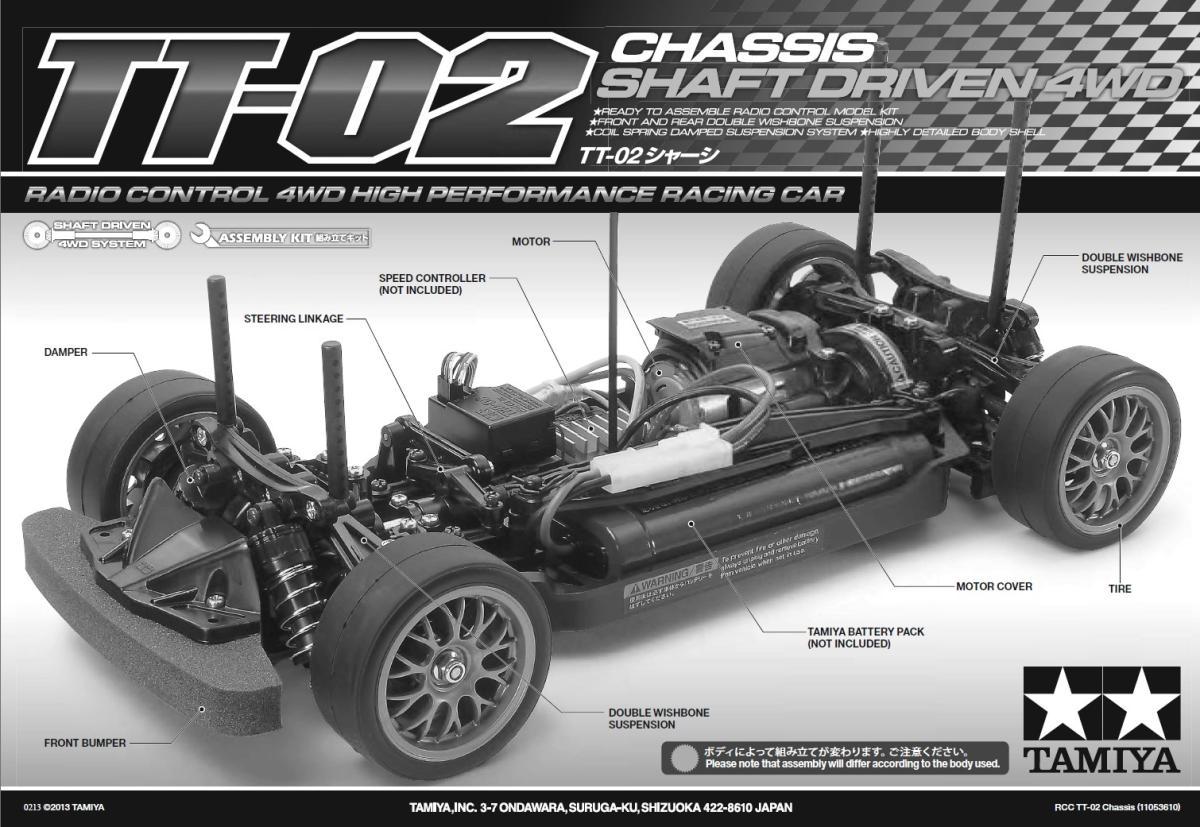

Schauen wir uns die Titelseite an, am Beispiel des TT-02. Hier erfährst du alles über die DNA deines Modells:
Technische Spezifikationen: Ist es ein 4WD-Antrieb über eine Kardanwelle (Shaft Driven)? Welche Aufhängung wird verwendet (Double Wishbone)?
Erforderliches Zubehör: Tamiya listet hier genau auf, was nicht im Baukasten enthalten ist. Meist sind das die RC-Komponenten (Sender, Empfänger, Servo), der Akku und das Ladegerät.
Werkzeug-Checkliste: Ein ganz entscheidender Punkt. Du siehst Abbildungen von Seitenschneidern, Hobby-Messern und Schraubendrehern.
Pro-Tipp: Tamiya verwendet für fast alle RC-Modelle Schrauben nach dem JIS-Standard (Japanese Industrial Standard). Ein normaler Kreuzschlitz-Schraubendreher (Phillips) passt zwar oft, kann aber den Schraubenkopf bei hohem Kraftaufwand beschädigen. Investiere in ein Tamiya-Werkzeugset (z. B. 300074085) – deine Nerven werden es dir danken.
3. Die geheime Sprache der Symbole
Unsere Anleitungen sind international. Damit Modellbauer weltweit – egal ob in Japan, Deutschland oder den USA – das Modell perfekt montieren können, nutzen wir eine universelle Bildsprache. Hier sind die wichtigsten Symbole, die du kennen musst:
Das Schmierfett-Icon: Ein kleiner Tropfen oder eine Tube. Das bedeutet: Hier muss Fett (meist das beiliegende „Cera-Grease“) aufgetragen werden. Besonders bei Zahnrädern und Getriebeteilen im TT-02 ist das überlebenswichtig.
Das „X“-Symbol: Wenn du ein Teil siehst, das mit einem großen X markiert ist, bedeutet das oft, dass dieses spezifische Teil am Spritzling für dieses Modell nicht verwendet wird. Tamiya nutzt oft universelle Spritzlinge für verschiedene Modelle – lass dich davon nicht verwirren.
2x6mm, 3x10mm etc.: Das sind die Maße der Schrauben. Die erste Zahl ist der Durchmesser, die zweite die Länge des Gewindes.
4. Die 1:1 Abbildungen – Dein bester Freund
Einer der häufigsten Fehler im Modellbau ist die Verwechslung von Schrauben. Eine 3x10mm Tapping Screw sieht einer 3x12mm Schraube verdammt ähnlich. Wenn du die längere Schraube in ein Kunststoffteil drehst, wo eigentlich die kürzere hingehört, läufst du Gefahr, das Material auf der anderen Seite zu durchbrechen.

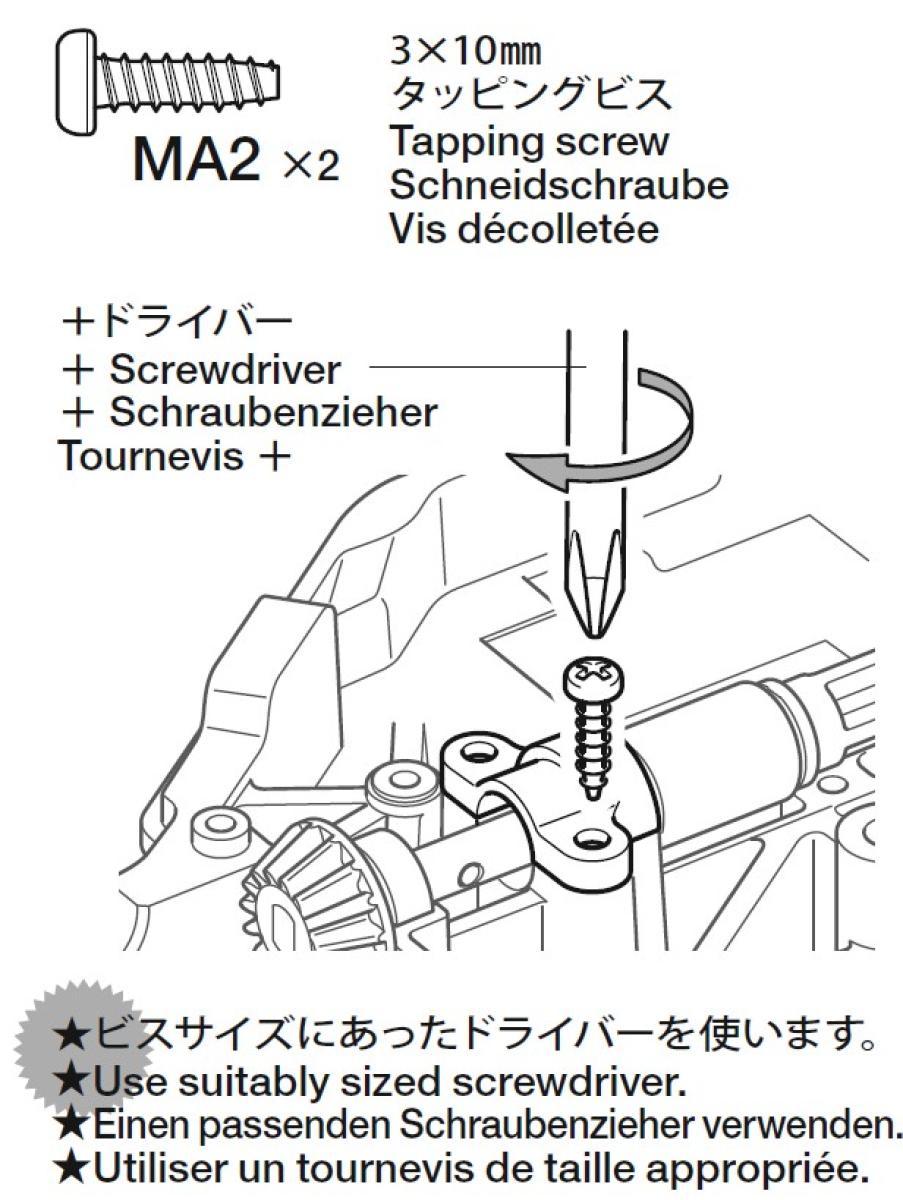

Tamiya löst dieses Problem genial einfach: An der Seite jedes Bauschritts findest du eine 1:1 Abbildung der benötigten Kleinteile. Die Technik: Nimm die Schraube aus dem Beutel und lege sie physisch direkt auf die Zeichnung in der Anleitung. Wenn sie exakt deckungsgleich ist, hast du das richtige Teil. Diese Methode funktioniert auch hervorragend für Unterlegscheiben (z. B. die 2mm Washer MC9) oder Metallwellen.
5. Das Beutelsystem: Ordnung ist das halbe Hobby

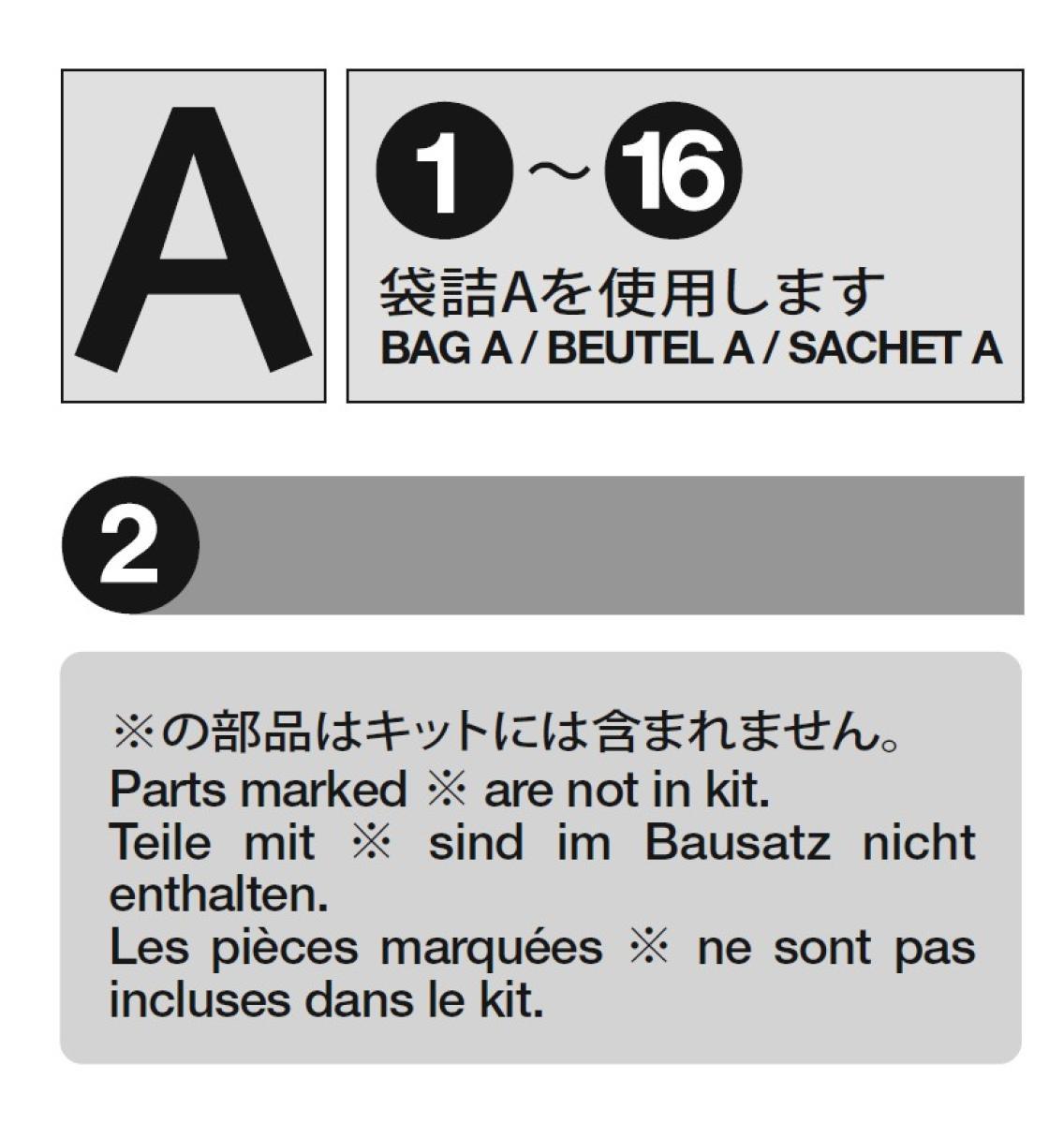

Ein moderner Tamiya-Bausatz wie der TT-02 ist logisch in Beutel unterteilt (Beutel A, B, C etc.). In der Anleitung wird dir zu Beginn jedes Abschnitts angezeigt, welchen Beutel du öffnen musst.
Beutel A: Oft die mechanischen Basiskomponenten wie Getriebe und Differentiale.
Beutel B: Aufhängung und Achsen.
Beutel C: Lenkung und Elektronik-Halterungen.
Öffne niemals alle Beutel gleichzeitig und schütte sie in eine große Kiste. Das Chaos wäre vorprogrammiert. Nutze stattdessen kleine Sortierschalen. Die Anleitung führt dich präzise durch die Beutel – bleib diszipliniert!

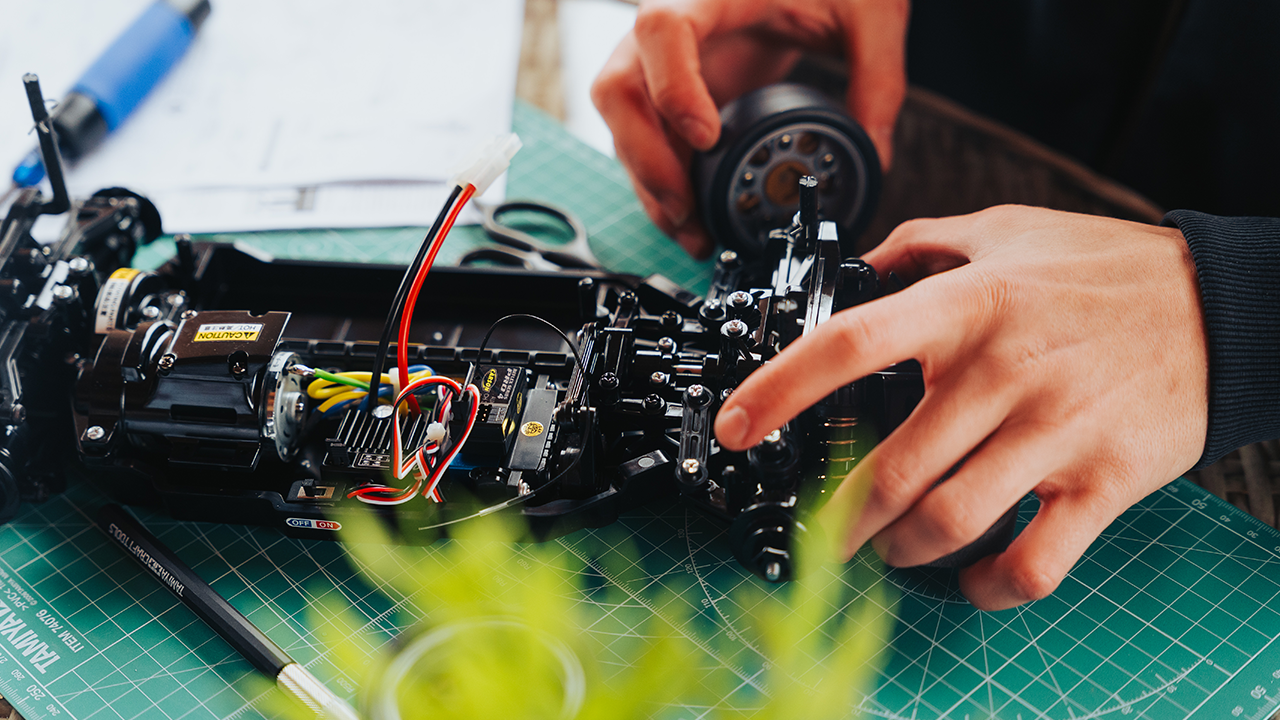

6. Besonderheiten beim Chassis-Bau (TT-02 Deep Dive)
Das TT-02 ist das wohl beliebteste Einstiegs-Chassis der Welt. Doch es bietet viele Optionen, die man in der Anleitung genau beachten muss:
Motor-Position: Je nach Motorritzel muss der Motor in unterschiedlichen Positionen im Halter verschraubt werden. Die Anleitung zeigt dir eine Tabelle mit Buchstaben-Codes (z. B. Position A, B oder C). Ein Fehler hier führt dazu, dass das Ritzel das Hauptzahnrad nicht berührt oder es zerquetscht.
Bodenfreiheit: Du kannst das TT-02 in einer „High Position“ für Rallye-Einsätze oder einer niedrigen Position für die Rennstrecke bauen. Das Beiblatt des Audi Quattro Rallye A2 empfiehlt explizit das „High Ground Clearance Setup“. Achte beim Zusammenbau der Achsschenkel darauf, wie herum sie laut Skizze eingebaut werden müssen.
7. Die Kunst der Karosserie: Das Audi Quattro Beiblatt

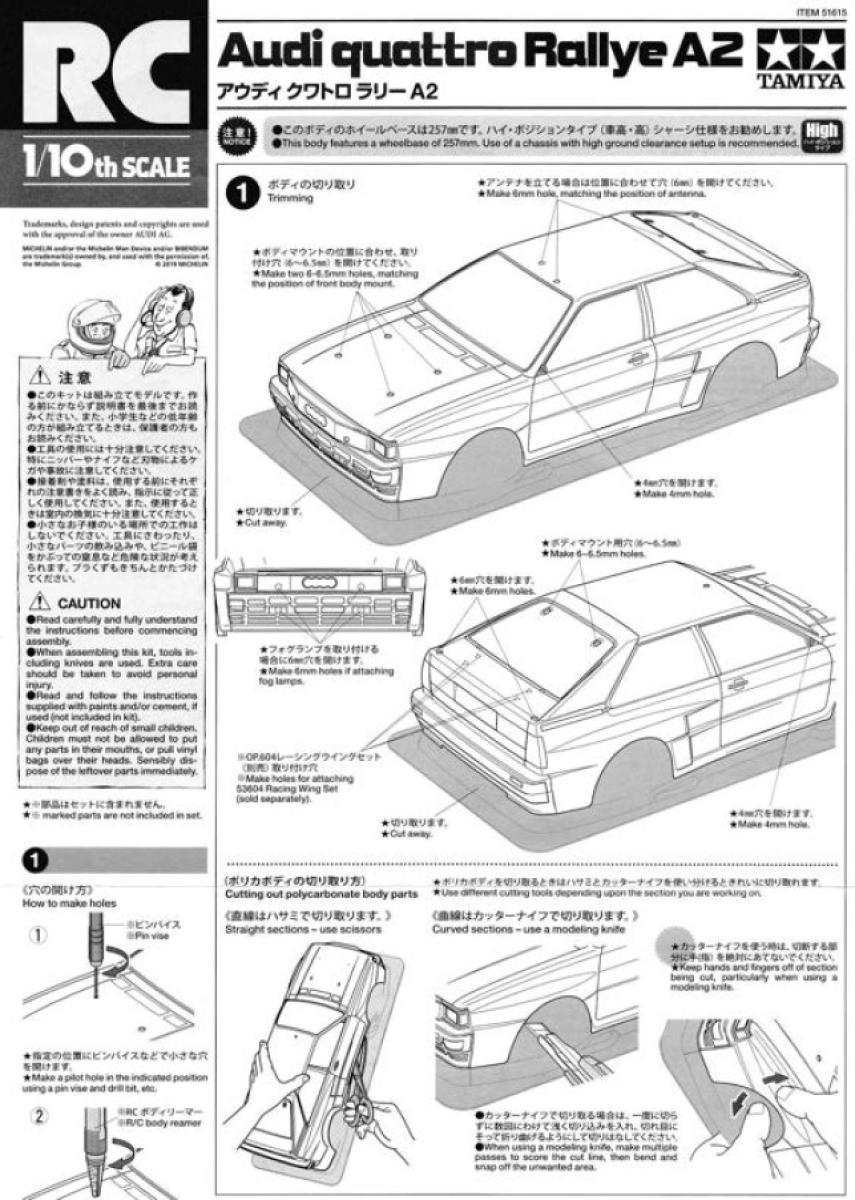

Wenn das Chassis steht, wartet die Königsdisziplin: Die Polycarbonat-Karosserie. Hier ist die Anleitung (oft ein separates Beiblatt wie beim Audi Quattro Rally A2 - 300058667) dein Sicherheitsnetz.
Das Ausschneiden (Trimming): Linien auf dem transparenten Kunststoff zeigen dir, wo du schneiden musst. Die Anleitung gibt dir Tipps zum Werkzeug – wir empfehlen eine spezielle gebogene Lexanschere.
Die Bohrungen: Für den Audi Quattro Rallye A2 sind spezifische Bohrungen nötig. Das Beiblatt gibt klare Anweisungen: 6mm Löcher für die Antenne und 6 bis 6,5 mm für die Karosseriehalterungen. Nutze einen Karosseriebohrer, keinen Standard-Metallbohrer, um Risse im Material zu vermeiden.
Lackierung und Maskierung: Die Anleitung zeigt dir genau, welche Flächen abgeklebt werden müssen (Masking Tapes). Denke daran: Lexan wird von innen lackiert! Die Anleitung listet auch die benötigten Tamiya PS-Farben auf.
Sticker und Details: Der Audi Quattro ist berühmt für sein komplexes Rallye-Design. Die Anleitung enthält ein nummeriertes Schema. Jedes Decal hat eine Nummer auf dem Bogen, die in der Zeichnung wiederzufinden ist.
8. Fehler vermeiden: Was tun, wenn es hakt?
Auch bei der besten Anleitung kann es zu Momenten der Unsicherheit kommen. Hier sind unsere Tipps für schwierige Passagen:

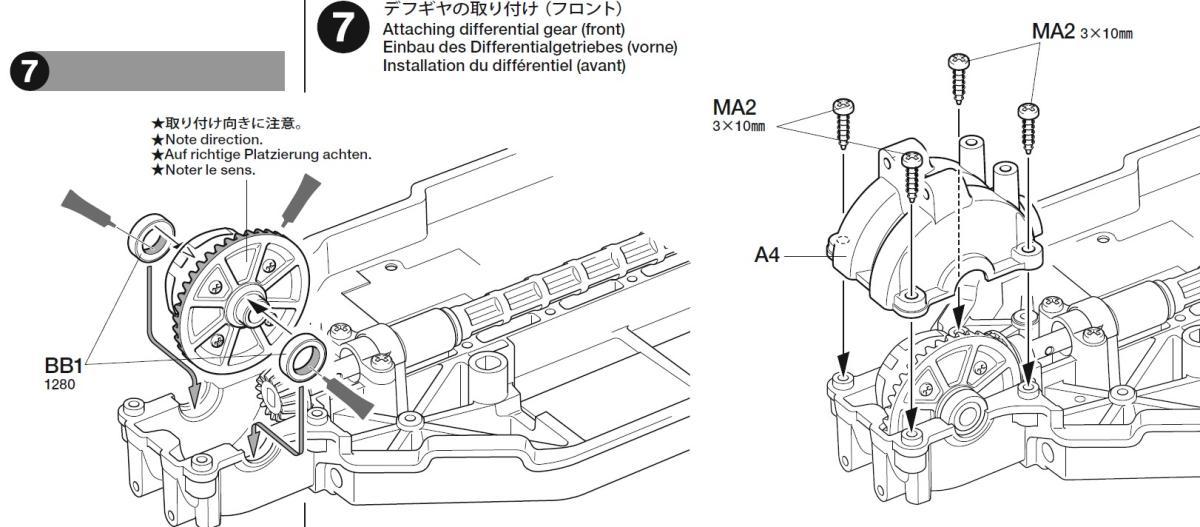

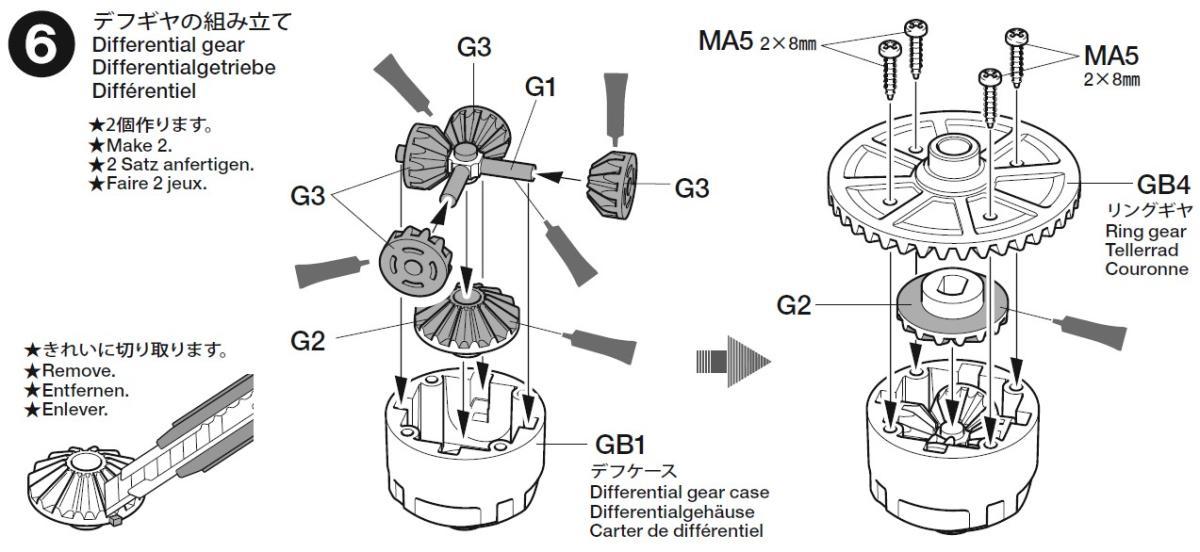

Blickwinkel wechseln: Tamiya zeigt oft eine „Explosionszeichnung“ und zusätzlich eine Detailansicht aus einem anderen Winkel. Schau dir beide genau an, um die Ausrichtung von Teilen (z. B. Differential-Zahnräder) zu verstehen.
Trockenübung: Bevor du Kleber (bei Plastikbausätzen) verwendest oder Schrauben festziehst, setze die Teile ohne Kraftaufwand zusammen (Dry-Fit). Wenn es nicht saugend passt, ist meist ein Teil falsch herum oder ein kleiner Grat vom Spritzling stört.
Die Warnhinweise: Sätze wie „Do not overtighten“ (Nicht zu fest anziehen) stehen dort nicht ohne Grund. Bei Kunststoffgewinden gilt: „Nach fest kommt ab“. Ziehe Schrauben handfest an, bis du einen Widerstand spürst – das reicht.
9. Der „Beiblatt-Check“
Oft liegen Bausätzen Korrekturbögen oder Beiblätter bei. Diese sind extrem wichtig! Sie enthalten Aktualisierungen, die nach dem Druck der Hauptanleitung entstanden sind. Wenn du das Beiblatt ignorierst, baust du eventuell nach einem veralteten Stand. Beim Audi Quattro Rallye A2 sind auf dem Beiblatt auch wichtige Informationen zu den LED-Stoppern und speziellen Klebebändern (Heat Resistant Double-Sided Tape) zu finden, die für den Betrieb des Modells entscheidend sein können.
10. Fazit: Die Anleitung als Teil des Erlebnisses
Das Bauen eines Tamiya-Modells ist mehr als nur der Weg zum fertigen Auto – es ist ein meditativer Prozess, ein Training für technisches Verständnis und Geduld. Unsere Bauanleitungen sind dein Partner auf dieser Reise. Wenn du sie respektierst, die 1:1 Abbildungen nutzt und den Symbolen folgst, wird dein Modell nicht nur fantastisch aussehen, sondern auch technisch perfekt funktionieren.
Nimm dir Zeit, hab einen sauberen Arbeitsplatz und – am wichtigsten – genieße jeden einzelnen Bauschritt. Von der ersten Getriebeachse bis zum letzten Sponsor-Sticker auf deinem Audi Quattro.
Viel Erfolg beim nächsten Projekt!
